NCAR AIRBORNE O2 INSTRUMENT RESULTS
PROJECT = HIPPO2, FLIGHT = RF03, FILE = 091104a
PROCESSED Wed Nov 18 19:26:19 MST 2020

Text Notes File
AO2 Checksheet
MED Checksheet
Logfile
All Periods Data
Calibration Data
Calibration Parameters
Assigned Cylinder Values
~ 0.5 Hz Measured Data File
1 Hz 10-sec Median Data File - plain text format
1 Hz Interpolated Data File - NASA Ames format
1 Hz Interpolated Data File - NASA Ames format - O2 adjusted / CO2 screened (from medcomp.r)

Results

Using data from 308.882 to 309.2066 (Day of Year and Day Fraction)
Using data from 21:10:04 to 04:57:30 (HH:MM:SS)
Calibration gases:
HS: OK30069, CO2 (GMD) = 336.95, O2 (SIO) = -379.7
LS: OK30070, CO2 (GMD) = 410.07, O2 (SIO) = -996
LT: OK30053, CO2 (GMD) = 405.25, O2 (SIO) = -519.8
WT: OK30054, CO2 (GMD) = 384.68, O2 (SIO) = -825.5
LP: NA, CO2 (GMD) = NA, O2 (SIO) = NA

Raw Data and Diagnostics Figures

High Rate Data
Medium Rate Data 1
Medium Rate Data 2

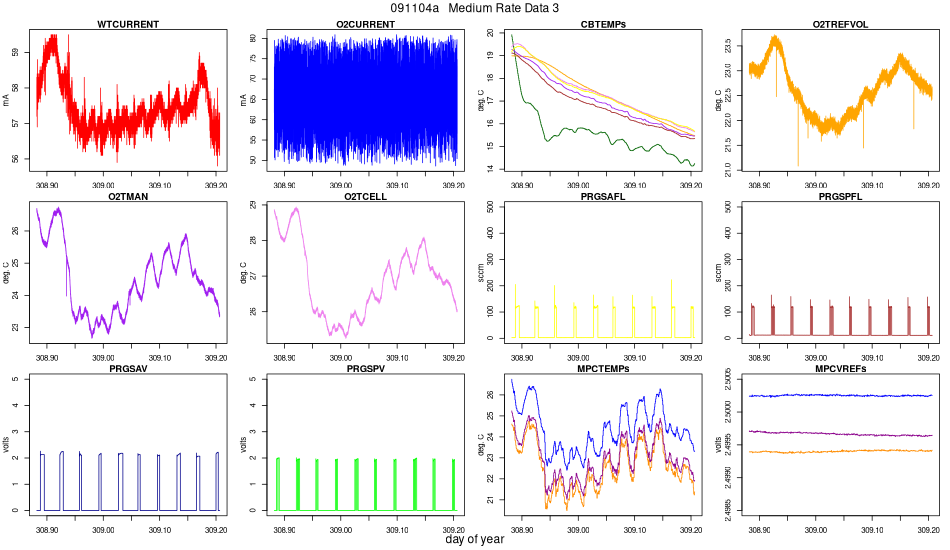

Medium Rate Data 3
Medium Rate Data 4
Medium Rate Data 5


Recalculated Data Figures

PdO2 and PdRef Corrections

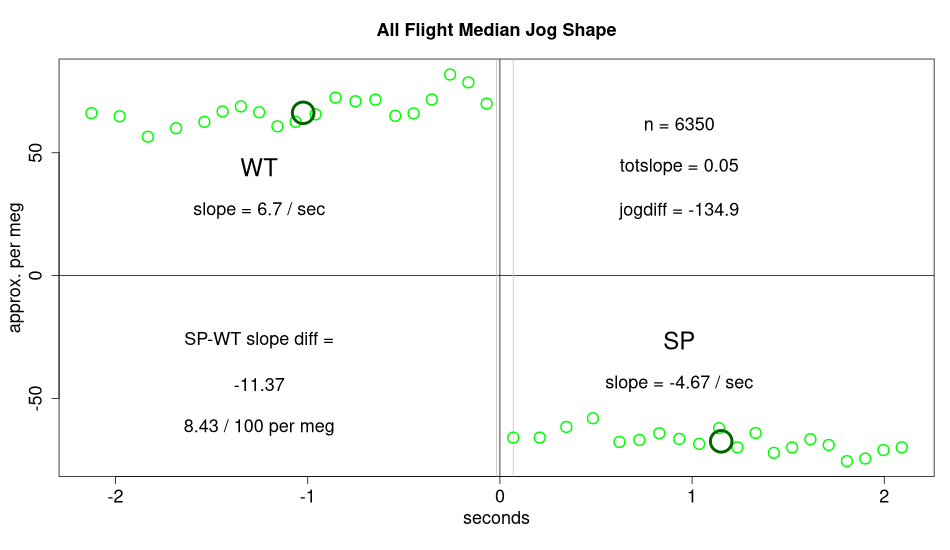

All Flight HR Jog Shape
HR Jog Shapes by NGAS
HR Jog Shapes by NGAS 2
HR PdO2 Jog Shapes by NGAS

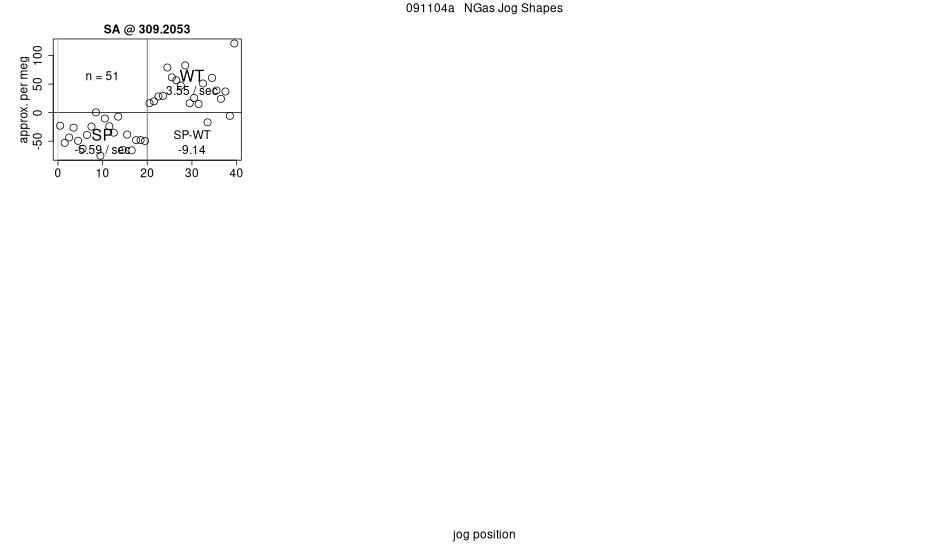

HR Jog Shapes by Individual NGAS
HR Jog Shapes by Individual NGAS
HR Jog Shapes by Individual NGAS
HR Jog Shapes by Individual NGAS
Jog Shape Trends


Data Filtering Figures

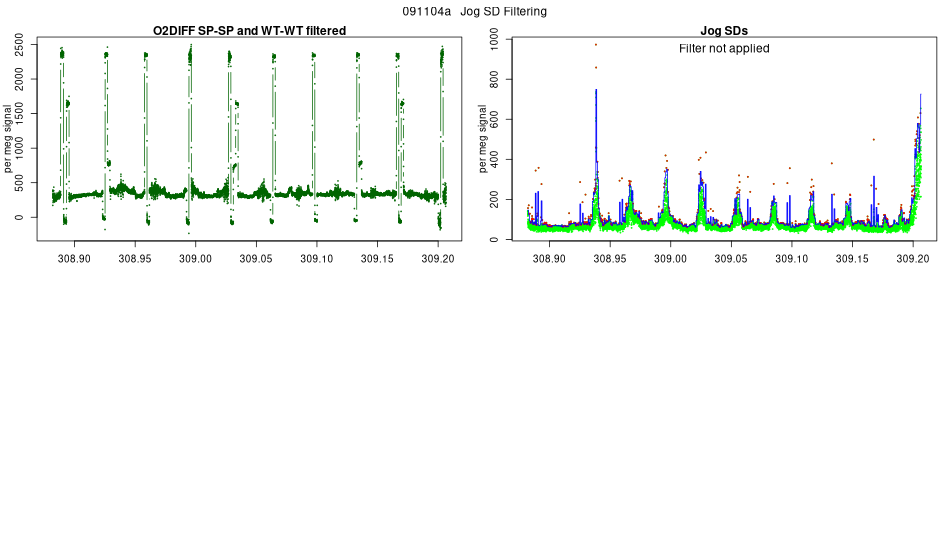

Jog SD Filter
Spikes and Level Shifts

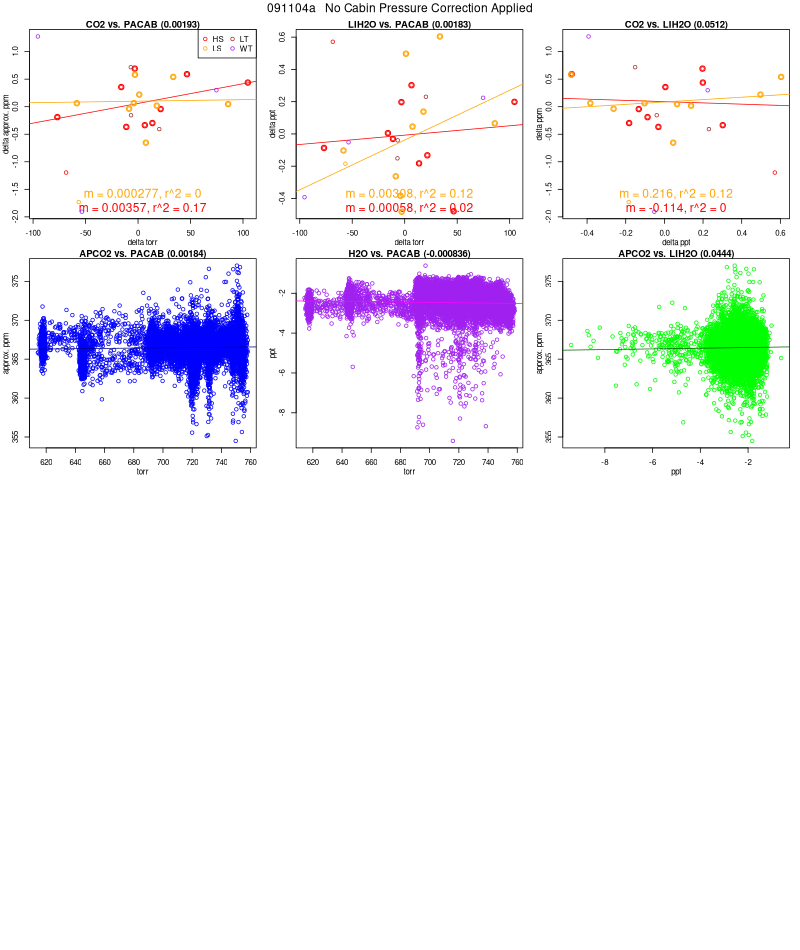

Li840 Cabin Pressure Senisitivity
O2 PCab, H2O, PaO2 Senisitivity
SP-WT Slope Diff
SP and WT Slopes
Total Slope and Jog Time
LiH2O and PdO2

Calibration Figures

Calibration Data 1
Calibration Data 2
Calibration Data 3
Calibration Data 4
Calibrations vs Cylinder Temps
Calibrations vs Cylinder Flows and PAs

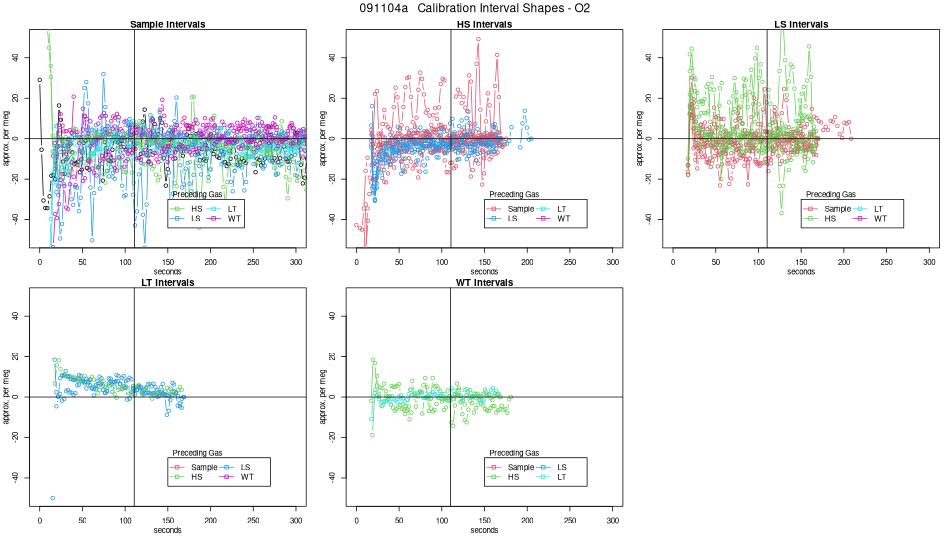

Calibration Interval Shapes - O2

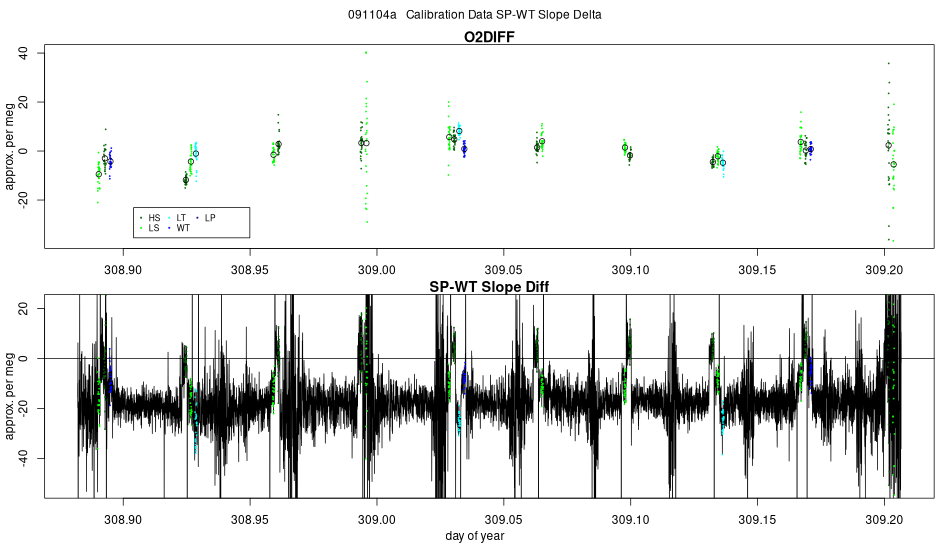

Calibration Interval Shapes - SP-WT Slope Diff
Calibration Interval - O2 vs. SP-WT Slope Diff
Calibration Interval Shapes - CO2

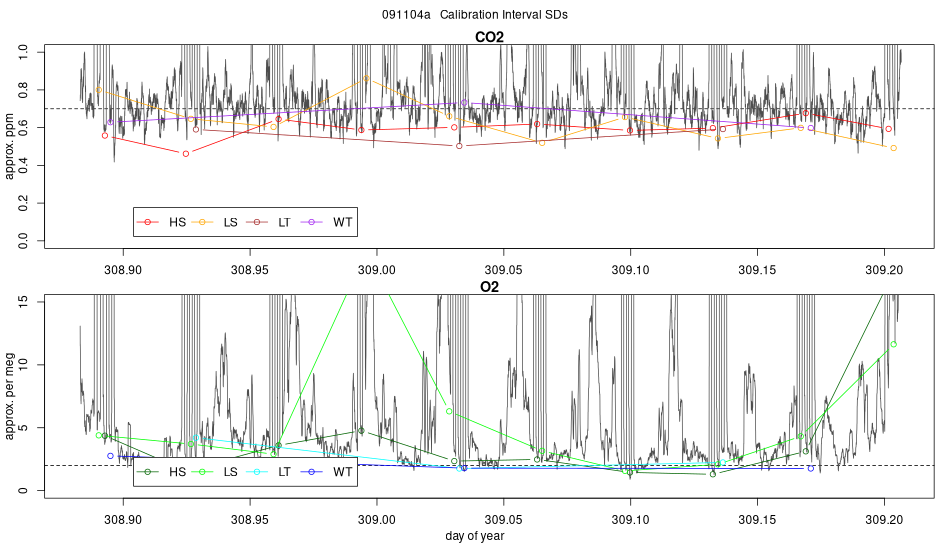

Calibration Interval SDs

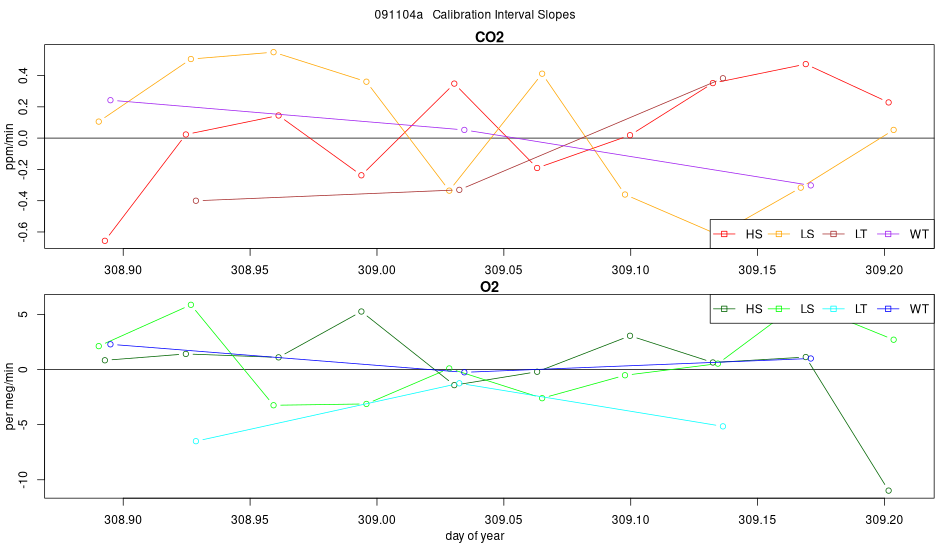

Calibration Interval Slopes

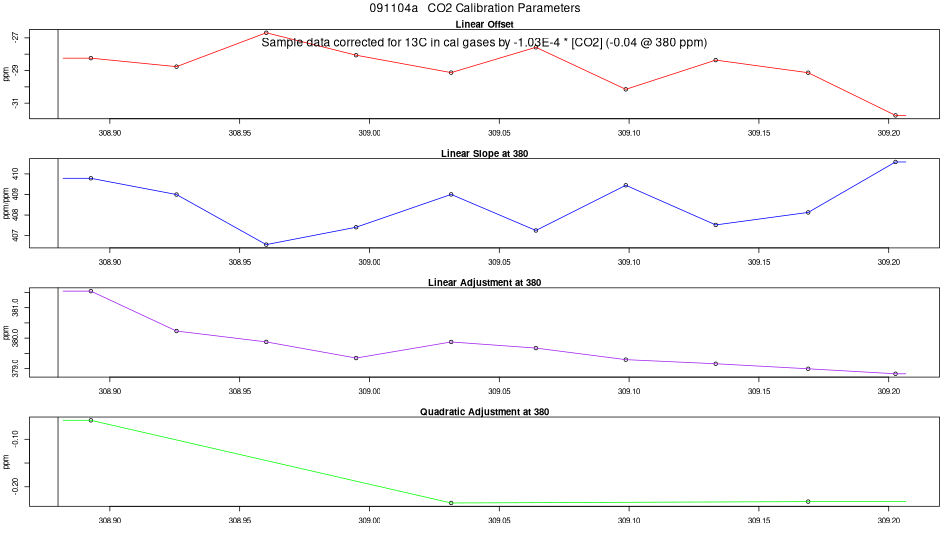

CO2 Fit Parameters
O2 Fit Parameters

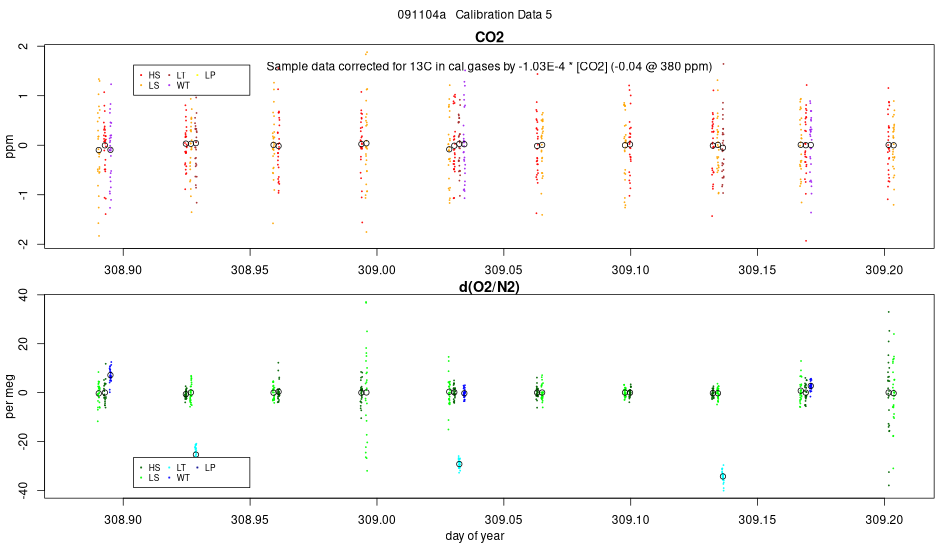

Calibration Data 5
CO2 Fits 1
O2 Fits 1


Aircraft Data Figures

Aircraft Data 1

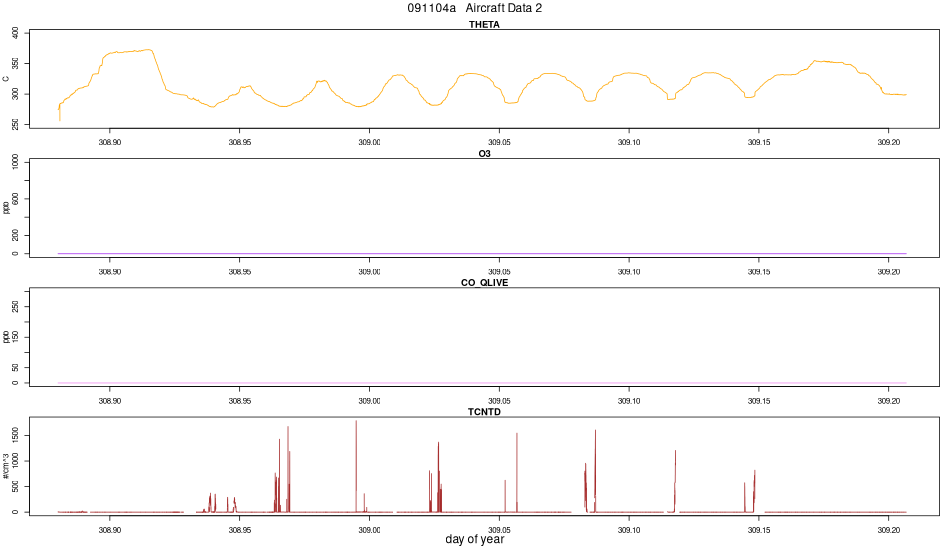

Aircraft Data 2
Aircraft Data 3
Aircraft Data 4
Aircraft Data 5

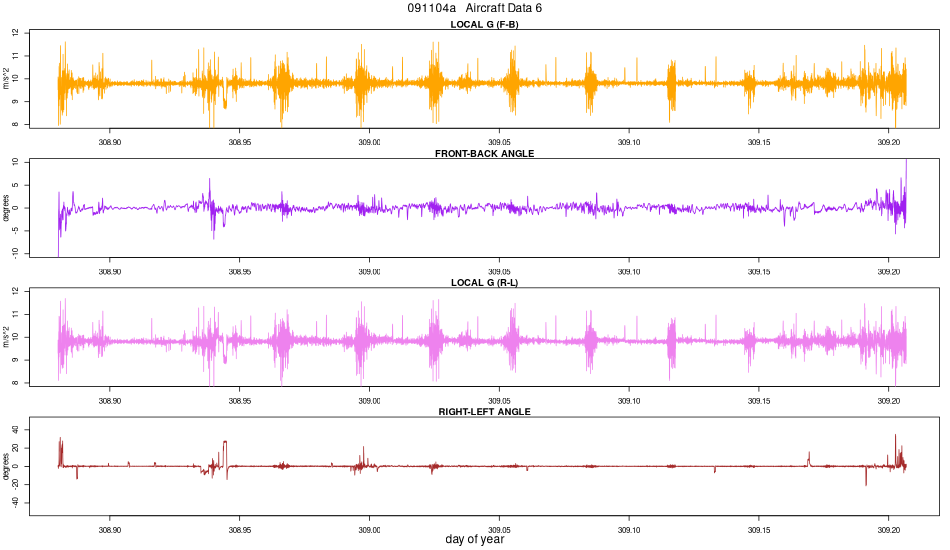

Aircraft Data 6


Inlet P Corrections

Aircraft Data 7
Aircraft Data 8
Aircraft Data 9


Pressure / Latitude Cross-sections

O2 Cross Section
CO2 Cross Section
APO Cross Section


Subinterval Figures

Subinterval flight
Using data from 308.8794 to 309.20719 (Day of Year and Day Fraction)
Using data from 21:06:19 to 04:58:20 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2

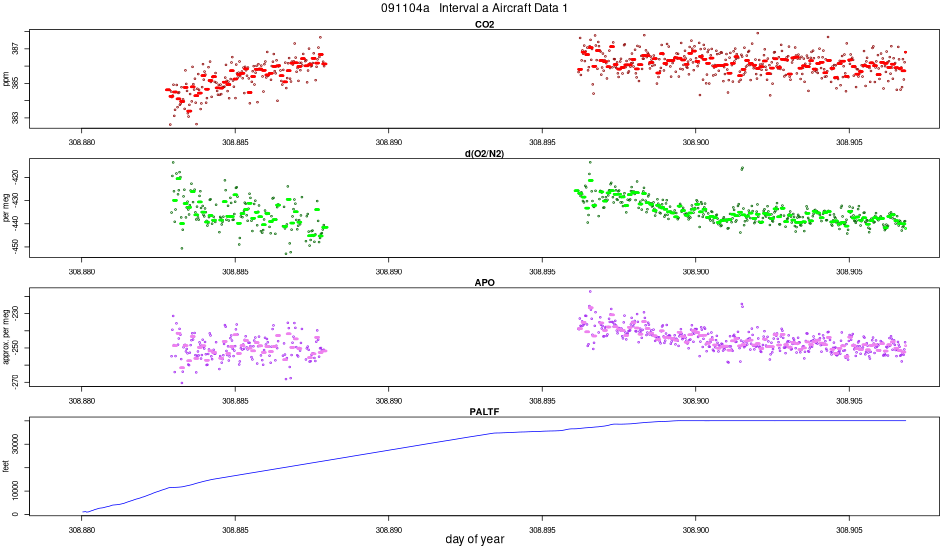

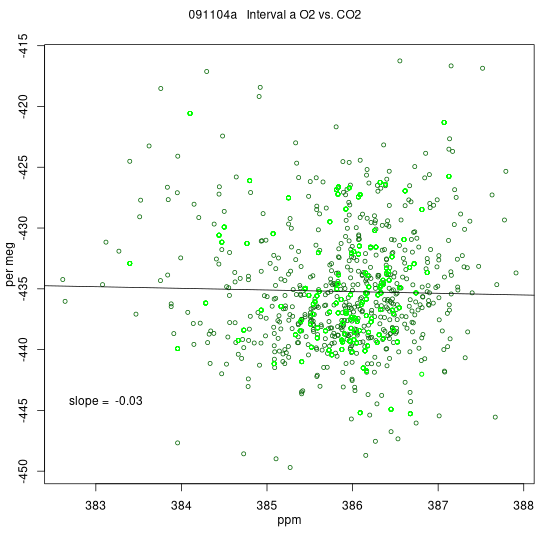

Subinterval a
Using data from 308.8794 to 308.90684 (Day of Year and Day Fraction)
Using data from 21:06:19 to 21:45:51 (HH:MM:SS)
Aircraft Data 1

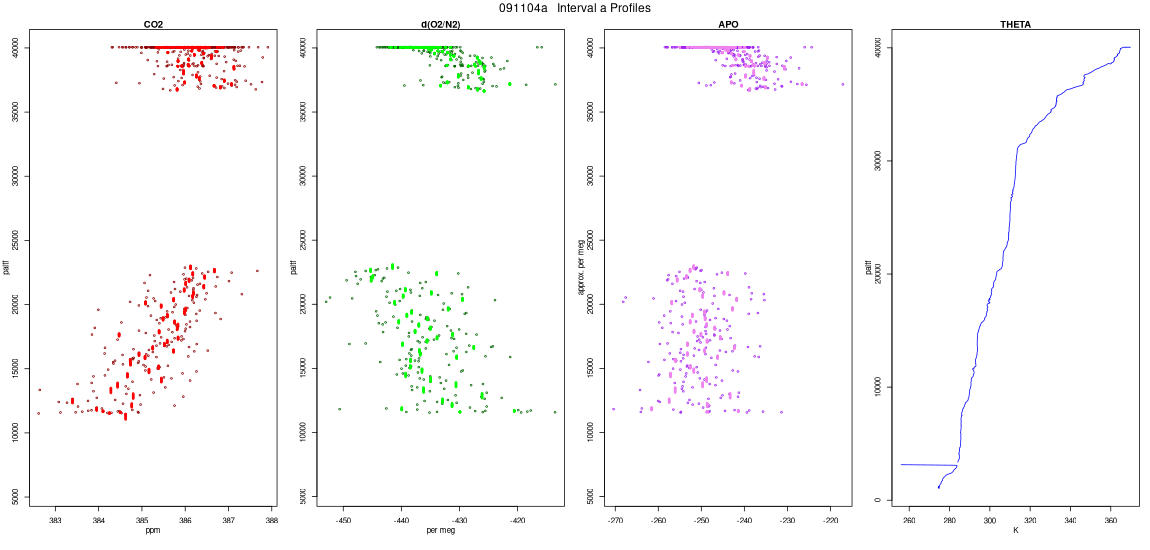

Profiles
O2 vs. CO2


Subinterval b
Using data from 308.90684 to 308.93993 (Day of Year and Day Fraction)
Using data from 21:45:51 to 22:33:30 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2

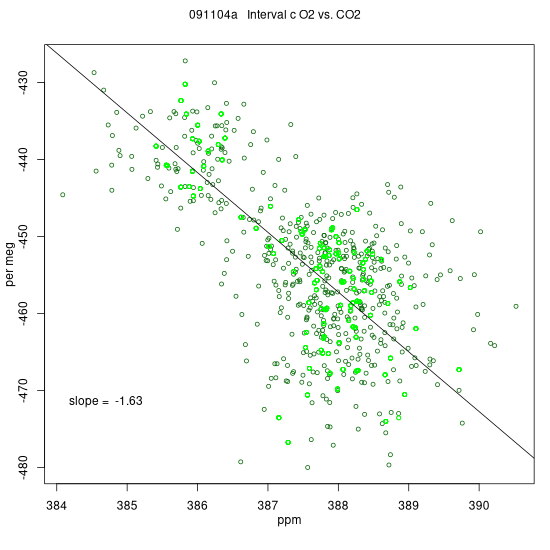

Subinterval c
Using data from 308.93876 to 308.9522 (Day of Year and Day Fraction)
Using data from 22:31:49 to 22:51:09 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2


Subinterval d
Using data from 308.9522 to 308.96777 (Day of Year and Day Fraction)
Using data from 22:51:09 to 23:13:35 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2


Subinterval e
Using data from 308.96621 to 308.9812 (Day of Year and Day Fraction)
Using data from 23:11:20 to 23:32:55 (HH:MM:SS)
Aircraft Data 1
Profiles

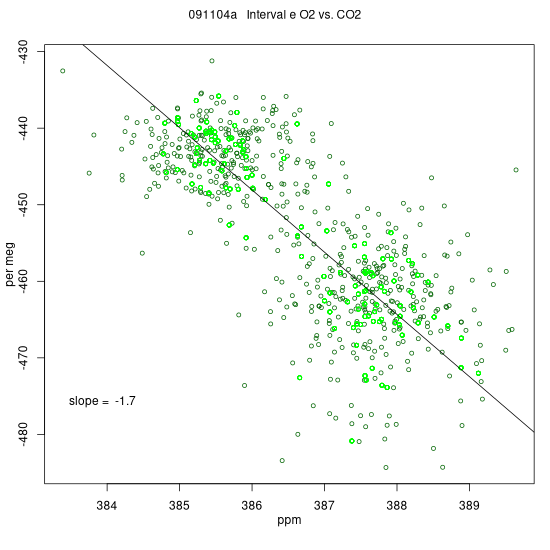

O2 vs. CO2


Subinterval f
Using data from 308.9812 to 308.99716 (Day of Year and Day Fraction)
Using data from 23:32:55 to 23:55:54 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2


Subinterval g
Using data from 308.9958 to 309.01059 (Day of Year and Day Fraction)
Using data from 23:53:56 to 00:15:15 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2


Subinterval h
Using data from 309.01059 to 309.02577 (Day of Year and Day Fraction)
Using data from 00:15:15 to 00:37:06 (HH:MM:SS)
Aircraft Data 1
Profiles

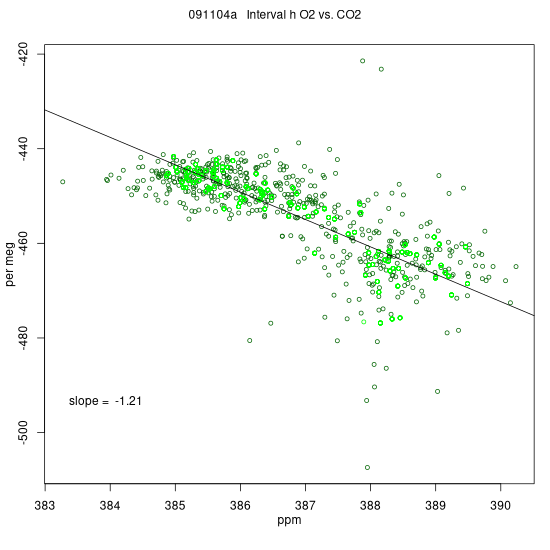

O2 vs. CO2

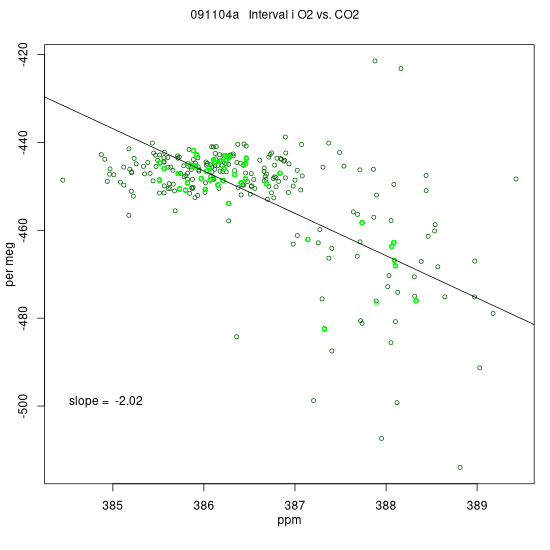

Subinterval i
Using data from 309.0248 to 309.03979 (Day of Year and Day Fraction)
Using data from 00:35:42 to 00:57:17 (HH:MM:SS)

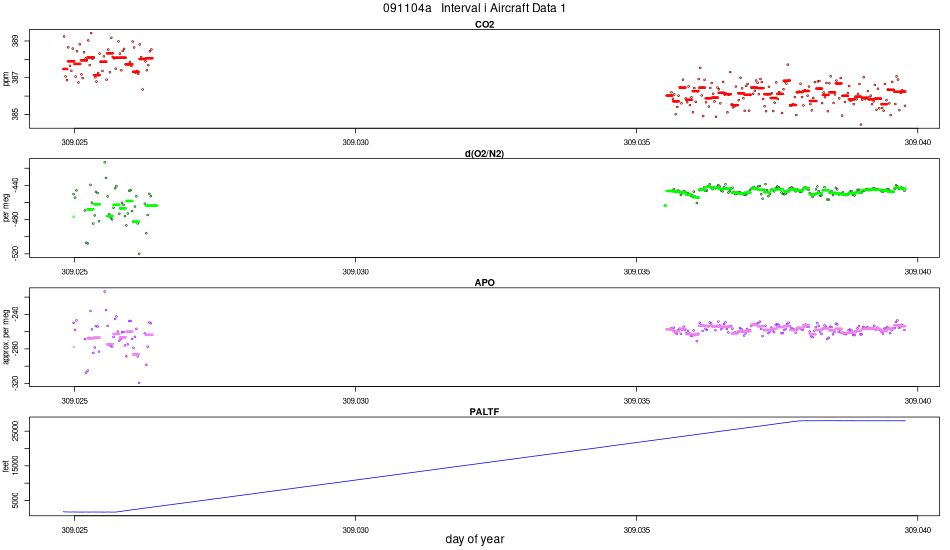

Aircraft Data 1
Profiles
O2 vs. CO2

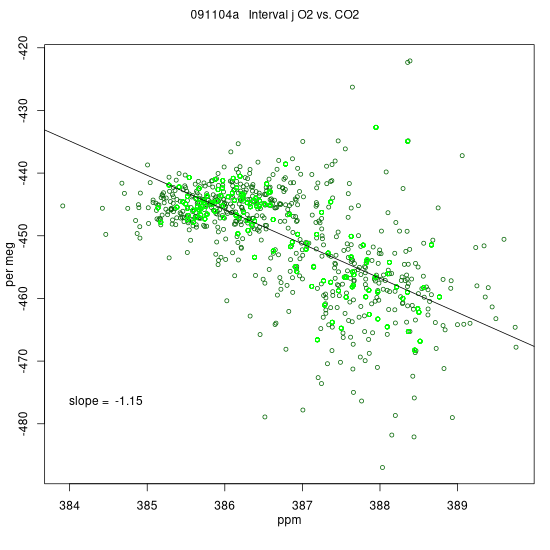

Subinterval j
Using data from 309.03979 to 309.05614 (Day of Year and Day Fraction)
Using data from 00:57:17 to 01:20:50 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2


Subinterval k
Using data from 309.054 to 309.06957 (Day of Year and Day Fraction)
Using data from 01:17:45 to 01:40:10 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2

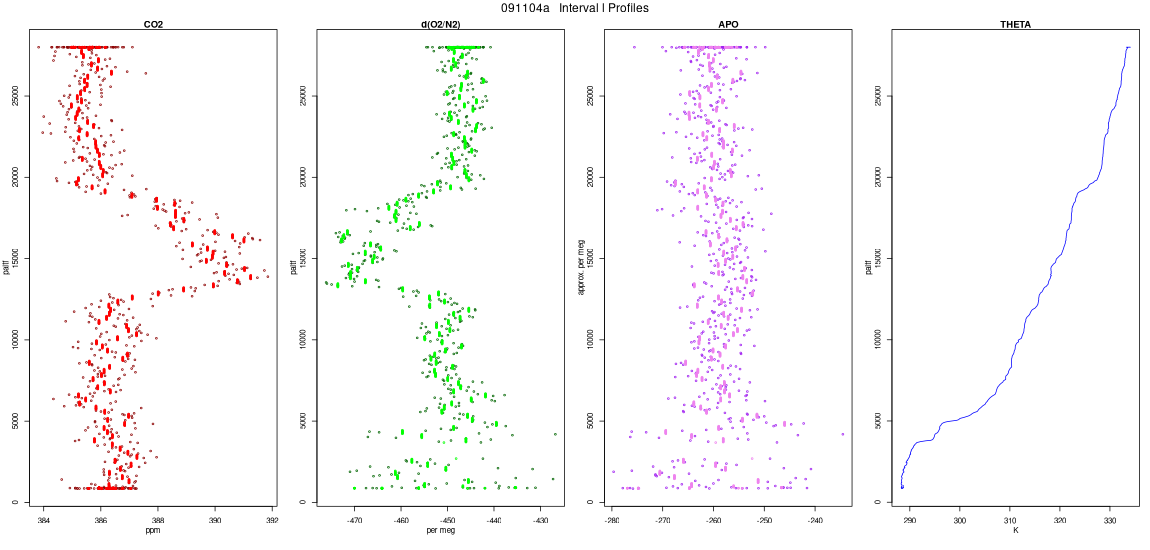

Subinterval l
Using data from 309.06957 to 309.08592 (Day of Year and Day Fraction)
Using data from 01:40:10 to 02:03:43 (HH:MM:SS)
Aircraft Data 1
Profiles

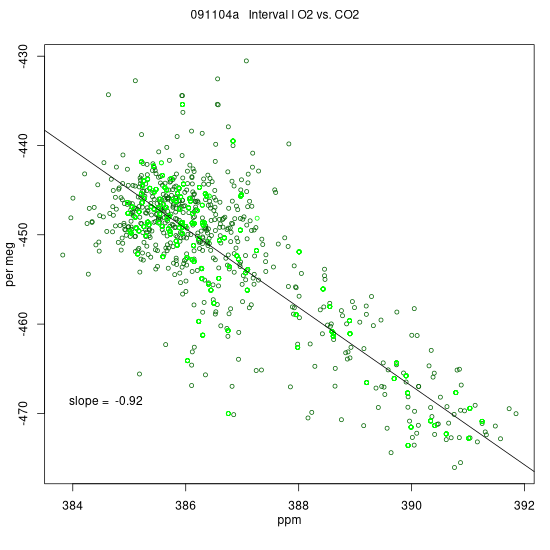

O2 vs. CO2

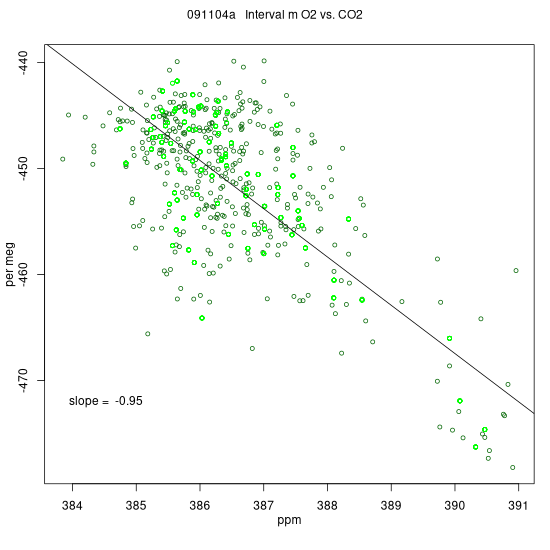

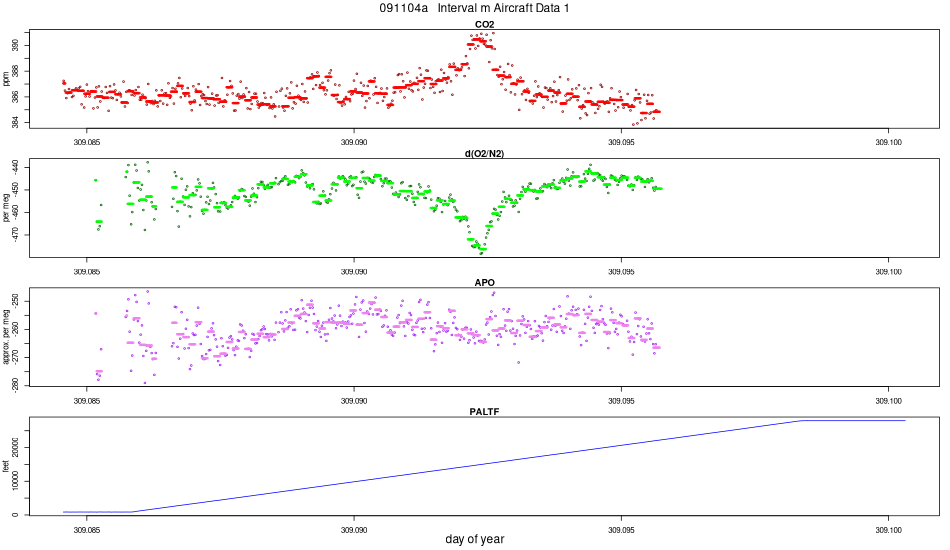

Subinterval m
Using data from 309.08456 to 309.10032 (Day of Year and Day Fraction)
Using data from 02:01:45 to 02:24:27 (HH:MM:SS)
Aircraft Data 1

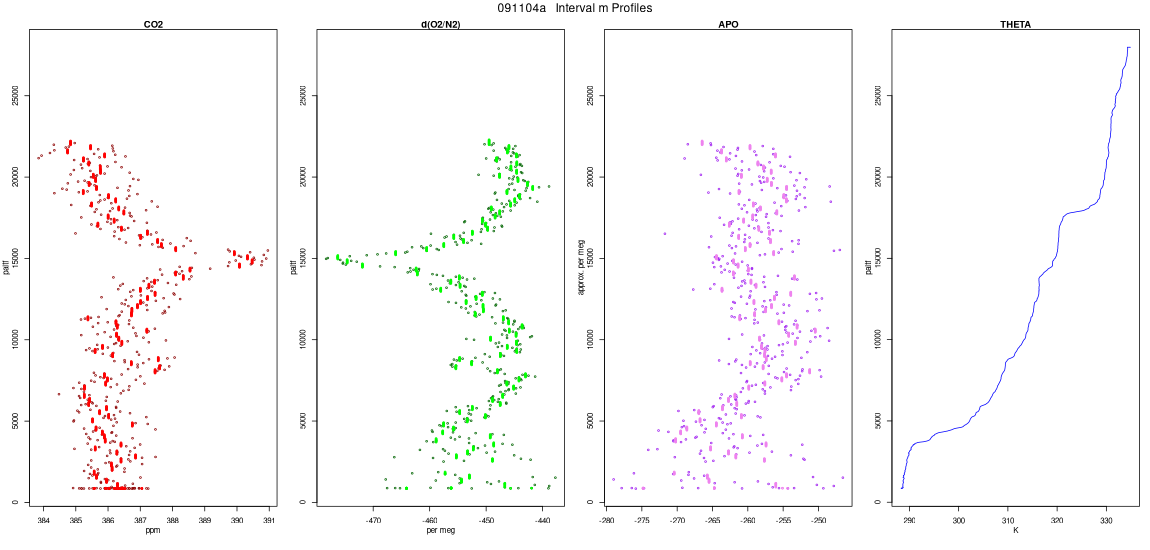

Profiles
O2 vs. CO2


Subinterval n
Using data from 309.10071 to 309.11726 (Day of Year and Day Fraction)
Using data from 02:25:01 to 02:48:51 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2

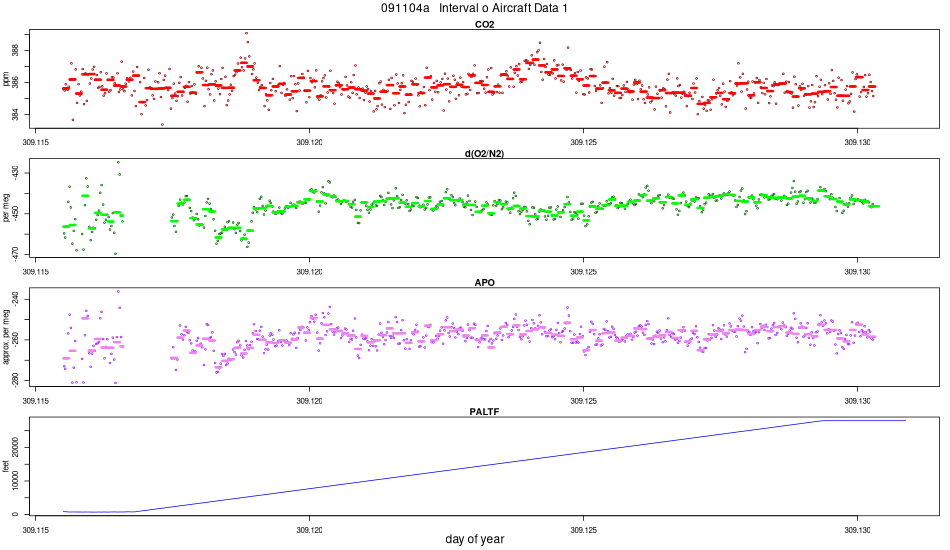

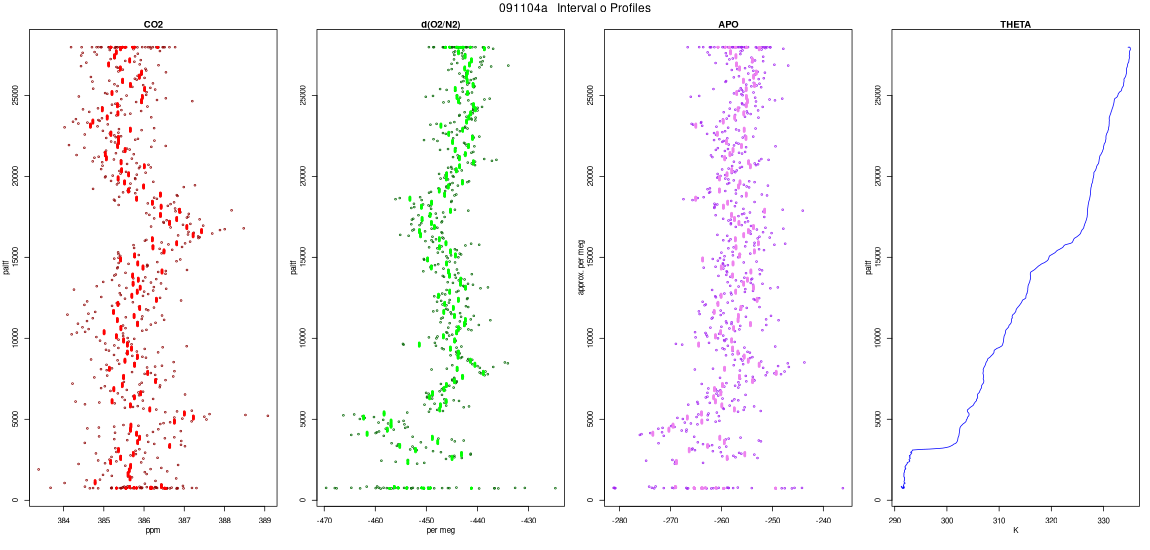

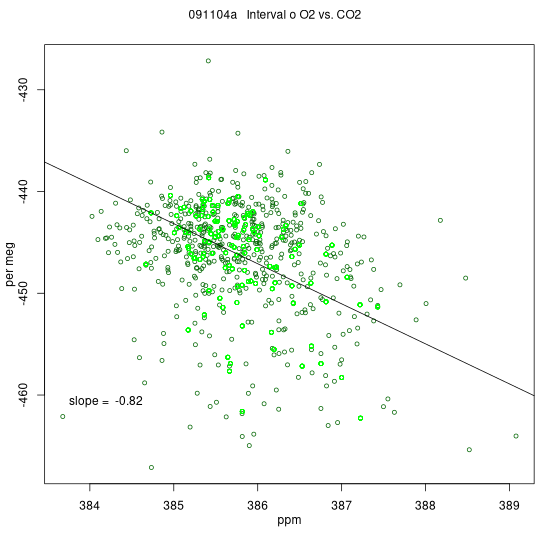

Subinterval o
Using data from 309.11551 to 309.13088 (Day of Year and Day Fraction)
Using data from 02:46:19 to 03:08:28 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2

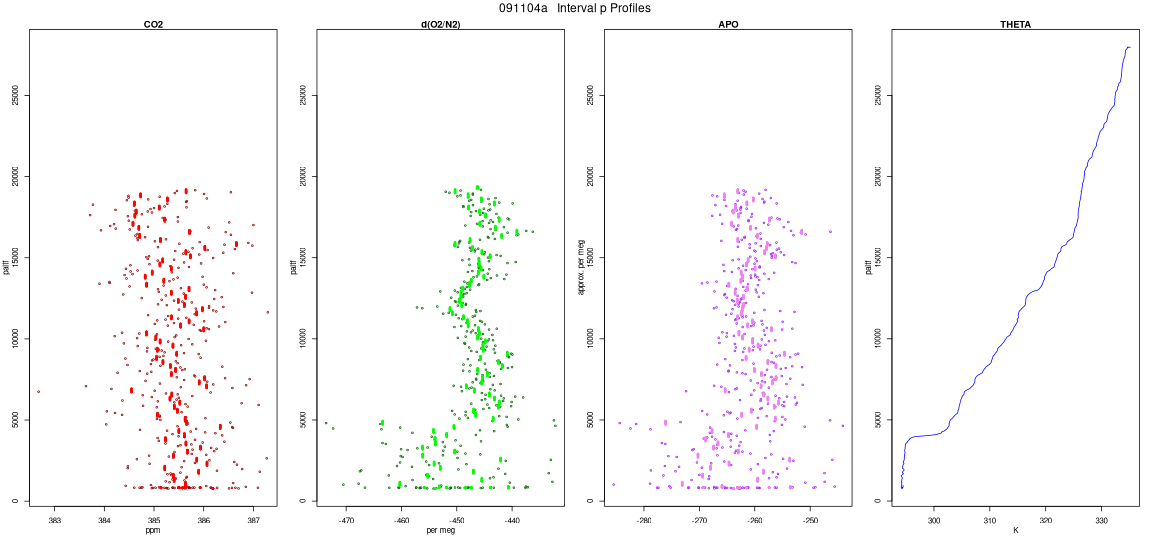

Subinterval p
Using data from 309.13088 to 309.14684 (Day of Year and Day Fraction)
Using data from 03:08:28 to 03:31:27 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2

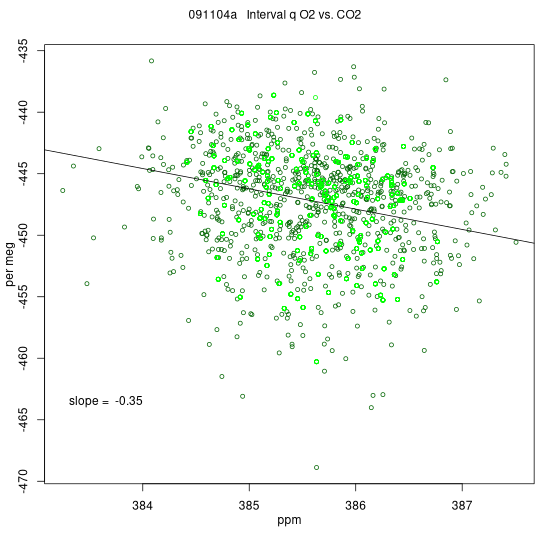

Subinterval q
Using data from 309.14587 to 309.17604 (Day of Year and Day Fraction)
Using data from 03:30:03 to 04:13:30 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2


Subinterval s
Using data from 309.17604 to 309.20719 (Day of Year and Day Fraction)
Using data from 04:13:30 to 04:58:20 (HH:MM:SS)
Aircraft Data 1
Profiles
O2 vs. CO2
